Manipulatory przemysłowe
Manipulatory przemysłowe do bezpiecznego transportu i pozycjonowania ładunków
Projektujemy manipulatory linkowe, ramieniowe, podciśnieniowe i specjalistyczne chwytaki do obsługi ładunków o masie do 1000 kg. Rozwiązania ERGOCAD odciążają operatorów, poprawiają ergonomię stanowisk i usprawniają transport bliski w produkcji oraz magazynie.
Co zyskujesz?
- eliminację ręcznego dźwigania i przeciążeń operatora,
- bezpieczne podnoszenie, obracanie i pozycjonowanie detali,
- chwytaki dopasowane do geometrii Twoich produktów,
- mniejsze ryzyko uszkodzenia przenoszonych elementów.
Jak działa manipulator przemysłowy?
Manipulator przemysłowy to system wspomagania pracy operatora, który przejmuje ciężar ładunku i pozwala płynnie go podnosić, obracać oraz odkładać w kontrolowany sposób. Dzięki temu pracownik nie musi ręcznie dźwigać detalu, a proces staje się bezpieczniejszy, bardziej ergonomiczny i powtarzalny.
Odciążenie operatora
Układ wyważania masy sprawia, że operator prowadzi ładunek przy użyciu minimalnej siły fizycznej.
Precyzyjne pozycjonowanie
Sztywne ramiona przegubowe pozwalają dokładnie pobierać i odkładać detal w osiach X, Y oraz Z.
Ochrona detalu
Dedykowany chwytak ogranicza ryzyko zarysowania, upuszczenia lub odkształcenia przenoszonego elementu.
Najważniejsze: manipulator przemysłowy najlepiej sprawdza się tam, gdzie człowiek nadal kontroluje proces, ale ręczne dźwiganie, obracanie lub pozycjonowanie ładunku jest zbyt obciążające, zbyt wolne albo zbyt ryzykowne dla produktu.
Jakie manipulatory przemysłowe dostarczamy?
Dobieramy konstrukcję manipulatora do masy ładunku, geometrii detalu, sposobu chwytania, organizacji stanowiska oraz wymaganego zasięgu pracy. Projektujemy rozwiązania stacjonarne, przejezdne i podwieszane.

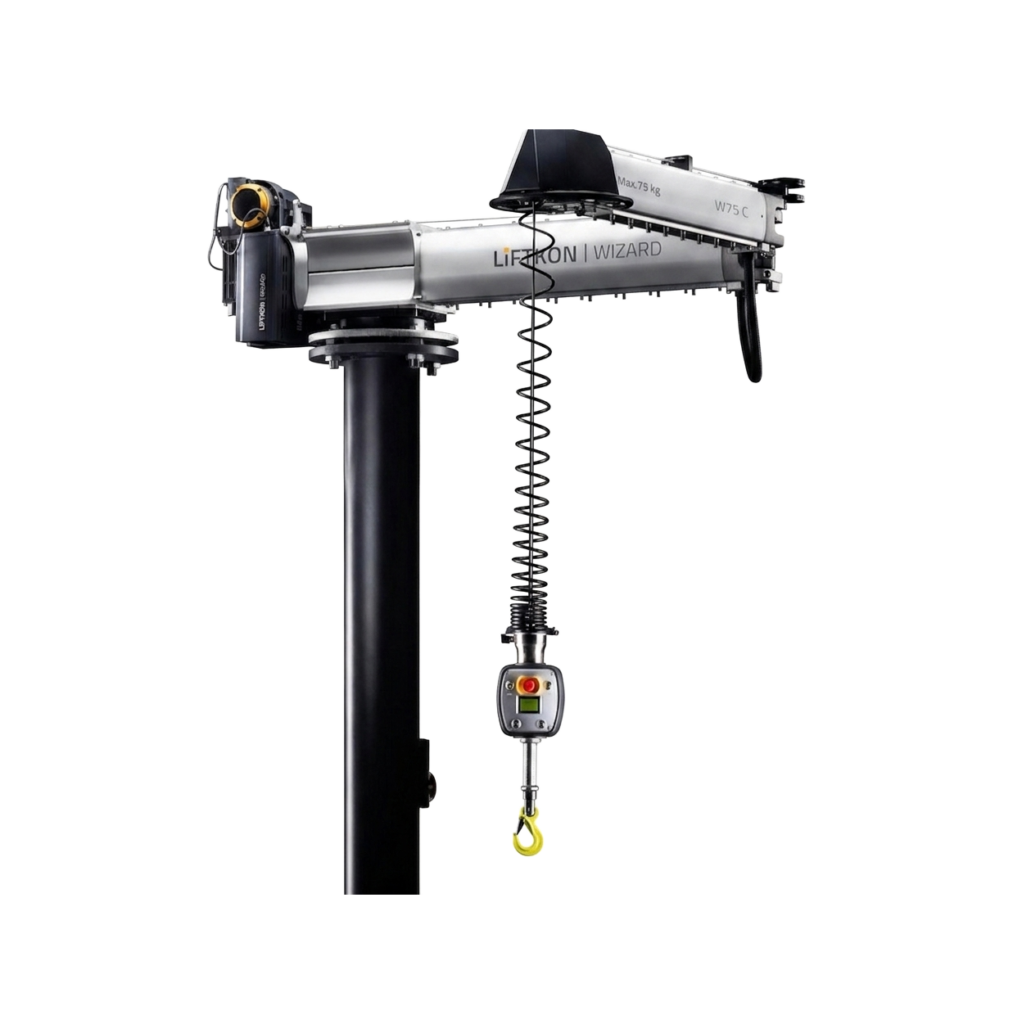

Manipulatory linkowe i ramieniowe
Rozwiązania do podnoszenia i precyzyjnego prowadzenia ciężkich elementów. Dobieramy konstrukcję ramienia do masy przenoszonych detali, nawet do 1000 kg. Sztywne ramiona przegubowe eliminują bujanie ładunku i pozwalają stabilnie operować w pełnym zakresie ruchu.
Manipulatory podciśnieniowe i podnośniki tubowe
Systemy wykorzystujące podciśnienie generowane przez pompy próżniowe lub eżektory. Sprawdzają się przy szybkim transporcie kartonów, worków, beczek, płyt, szyb i arkuszy.
Chwytaki mechaniczne, pneumatyczne i magnetyczne
Projektujemy dedykowane końcówki chwytające pod konkretną geometrię części. Wykorzystujemy rozwiązania mechaniczne, pneumatyczne, magnetyczne oraz podciśnieniowe.
Wersje kolumnowe, przejezdne i podwieszane
Stanowisko może być wykonane jako rozwiązanie kolumnowe, mobilne lub podwieszane na torowisku podsufitowym.
Jakie dane przygotować do doboru manipulatora?
Dobry dobór manipulatora nie zaczyna się od samego udźwigu. Równie ważne są geometria detalu, sposób chwytania, częstotliwość cyklu, punkty pobrania i odkładania oraz dostępna przestrzeń wokół stanowiska.
Manipulator linkowy — kiedy warto go wybrać?
Manipulator linkowy i ramieniowy sprawdza się wtedy, gdy operator musi przenosić ciężkie, nieregularne lub trudne do ustawienia elementy, ale proces nadal wymaga kontroli człowieka.
Udźwig dopasowany do procesu
Dobieramy konstrukcję ramienia do masy przenoszonych elementów. W zależności od konfiguracji możliwy jest udźwig do 1000 kg.
Brak bujania ładunku
Sztywne ramiona przegubowe eliminują problem niestabilnego ruchu typowego dla prostych rozwiązań linowych.
Balans i minimalna siła operatora
Układ wyważania masy pomaga prowadzić ciężki detal bez nadmiernego wysiłku fizycznego.
Dedykowany chwytak
Końcówka manipulatora jest projektowana pod konkretny produkt, jego kształt, masę, punkty chwytu i wymagany obrót.
Manipulatory podciśnieniowe — szybkie przenoszenie kartonów, worków, płyt i szyb
Manipulatory podciśnieniowe wykorzystują podciśnienie do chwycenia i podniesienia ładunku. To jedno z najwygodniejszych rozwiązań do szybkiego transportu bliskiego na liniach pakujących, w magazynach, kompletacji oraz strefach paletyzacji.
Szybki cykl pracy
Chwytanie i zwalnianie ładunku odbywa się niemal natychmiast po przyłożeniu przyssawki do powierzchni.
Sterowanie jednoręczne
Operator reguluje podnoszenie i opuszczanie jednym uchwytem zintegrowanym z zaworem ssącym.
Ochrona powierzchni
Przyssawki z elastomerów, takich jak silikon lub NBR, ograniczają ryzyko zarysowań i odkształceń.
Bezpieczeństwo BHP
Zawory zwrotne i systemy zabezpieczeń ograniczają ryzyko nagłego upuszczenia ładunku przy przerwie w zasilaniu.
Belki ssące i trawersy
Belki wielossawkowe umożliwiają bezpieczne przenoszenie dużych arkuszy, płyt, szyb i elementów wielkogabarytowych.
Produkcja i magazyn
Systemy podciśnieniowe sprawdzają się w logistyce, kompletacji, paletyzacji i końcówkach linii produkcyjnych.
Do jakich materiałów stosuje się podnośniki próżniowe?
Dobór przyssawek, belek ssących i układu próżni zależy od powierzchni, masy, wymiarów i sztywności ładunku.
| Materiał / ładunek | Typowe zastosowanie | Na co zwrócić uwagę? |
|---|---|---|
| Kartony i skrzynie | Kompletacja, magazyn, paletyzacja, końcówki linii produkcyjnych | szczelność powierzchni, tempo cyklu, sposób odkładania |
| Worki papierowe i plastikowe | Transport surowców w chemii, spożywce i paszach | odkształcalność worka, stabilność chwytu, ryzyko przesypu |
| Beczki metalowe i tworzywowe | Produkcja, magazynowanie, załadunek i rozładunek | masa, średnica, środek ciężkości, bezpieczeństwo operatora |
| Blachy i arkusze metalu | Podawanie na maszyny, CNC, obróbka i magazyn arkuszy | liczba przyssawek, ugięcie arkusza, ryzyko przesunięcia |
| Szyby i tafle szkła | Produkcja, montaż, transport między stanowiskami | ochrona powierzchni, stabilność chwytu, bezpieczeństwo przy awarii zasilania |
| Płyty MDF, OSB i meblowe | Przemysł drzewny, meblarski i obróbka płyt | wielkość płyty, porowatość, dobór belki wielossawkowej |
Dla jakich branż projektujemy manipulatory?
Rozwiązania ERGOCAD można dopasować do różnych środowisk produkcyjnych i magazynowych — od lekkiej kompletacji po ciężkie elementy przemysłowe.
Jak wygląda wdrożenie manipulatora?
Nie zaczynamy od katalogu. Zaczynamy od procesu, detalu i stanowiska. Dzięki temu manipulator jest dopasowany do realnej pracy operatora, a nie tylko do samej masy ładunku.
Analiza procesu
Sprawdzamy masę, wymiary, geometrię detalu, częstotliwość cyklu, punkty pobrania i odkładania.
Dobór manipulatora
Określamy typ konstrukcji: kolumnowa, przejezdna, podwieszana, linkowa, ramieniowa lub podciśnieniowa.
Projekt chwytaka
Projektujemy końcówkę mechaniczną, pneumatyczną, magnetyczną lub próżniową pod konkretny produkt.
Wdrożenie stanowiska
Dopasowujemy manipulator do operatora, layoutu hali, ergonomii i wymagań transportu bliskiego.
Kiedy manipulator przemysłowy będzie najlepszym wyborem?
Manipulator warto rozważyć wtedy, gdy problemem nie jest tylko sama masa ładunku, ale także powtarzalność, ergonomia, precyzyjne pozycjonowanie, ryzyko uszkodzenia produktu albo zbyt wolny transport bliski.
Wybierz manipulator, gdy:
operator ręcznie podnosi ciężkie lub niewygodne detale, produkt wymaga stabilnego chwytu, detal trzeba obracać, pozycjonować albo odkładać w powtarzalny sposób.
Najpierw przeanalizuj proces, gdy:
głównym ograniczeniem jest zły layout hali, brak miejsca przy stanowisku, niestabilny przepływ materiału albo proces wymaga pełnej automatyzacji.
Wskazówka: masa ładunku nie wystarcza do doboru manipulatora. Równie ważne są: geometria detalu, powierzchnia chwytania, środek ciężkości, wymagany obrót, zasięg pracy, częstotliwość cyklu i dostępna przestrzeń wokół stanowiska.
FAQ — manipulatory przemysłowe
Do czego służy manipulator przemysłowy?
Manipulator przemysłowy służy do podnoszenia, obracania, transportu i precyzyjnego odkładania ładunków.
Jaki udźwig może mieć manipulator?
Udźwig zależy od konstrukcji i zastosowania. W rozwiązaniach ramieniowych ERGOCAD dobiera konstrukcję do masy przenoszonych elementów, nawet do 1000 kg.
Czym różni się manipulator podciśnieniowy od ramieniowego?
Manipulator podciśnieniowy wykorzystuje próżnię do chwytania i podnoszenia ładunku. Manipulator ramieniowy lub linkowy jest częściej stosowany przy cięższych albo trudniejszych do pozycjonowania detalach.
Czy chwytak jest standardowy?
Nie zawsze. W wielu wdrożeniach chwytak powinien być projektowany indywidualnie pod geometrię, masę, powierzchnię i sposób odkładania produktu.
Jakie dane przygotować przed zapytaniem?
Warto przygotować masę i wymiary detalu, zdjęcia lub rysunek produktu, opis punktów pobrania i odkładania, częstotliwość cyklu, wymaganą wysokość podnoszenia, rodzaj powierzchni chwytania i dostępne miejsce.
Chcesz dobrać manipulator do swojej produkcji?
Prześlij opis ładunku, zdjęcia stanowiska lub krótki opis procesu. Dobierzemy typ manipulatora, chwytak i konfigurację stanowiska pod Twoją linię produkcyjną albo magazyn.
